schubert&salzer电动执行器8030/100vm00-k8凯发百家乐
- 品 牌：schubert&salzer

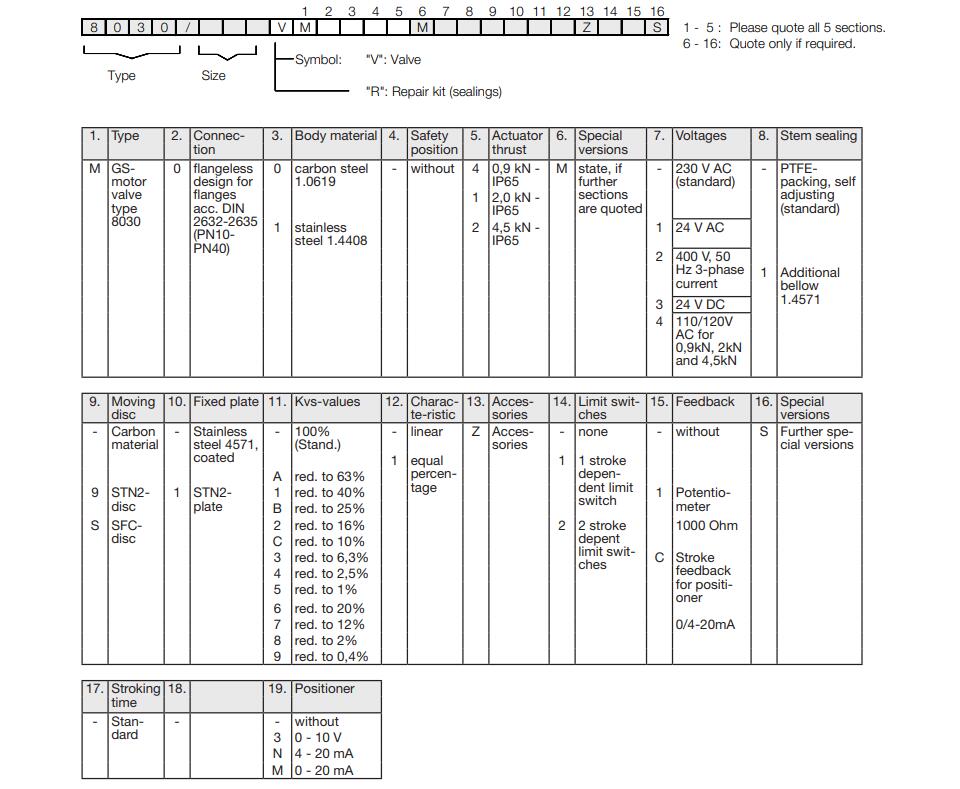

- 型 号：8030/100vm00-1m1-----z2
- 技术资料：
- 阅读次数：35
配备电动执行器的滑阀因安装简便而成为气动阀门的适配替代方案。所需驱动力可准确作用于所需位置。短行程设计与专为高速运行调校的电机相互配合，使电动执行器滑阀得以广泛应用于各类场景。8030型 – gs1滑动闸门电机阀门适用于广泛的工艺应用场景。该阀门可控制蒸汽、液体、气体等介质。

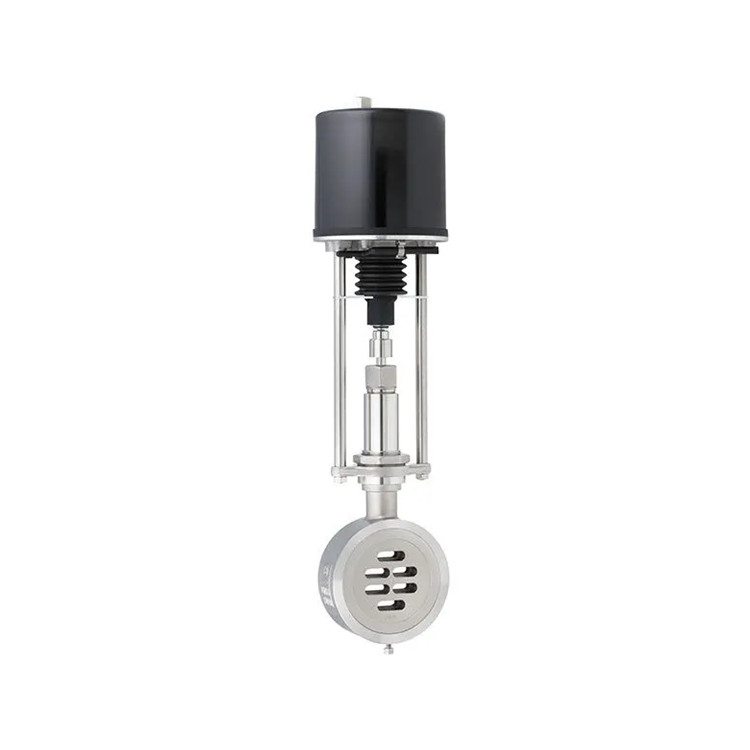

滑动门电机阀
控制和切换中/高度腐蚀性介质
节省空间的薄片式结构
轻量化设计（尤其适用于大尺寸型号）
低运行噪音（静音运行）
采用小型执行器实现高压差控制
快速响应时间
故障防护选项
符合ta-luft 2021标准要求

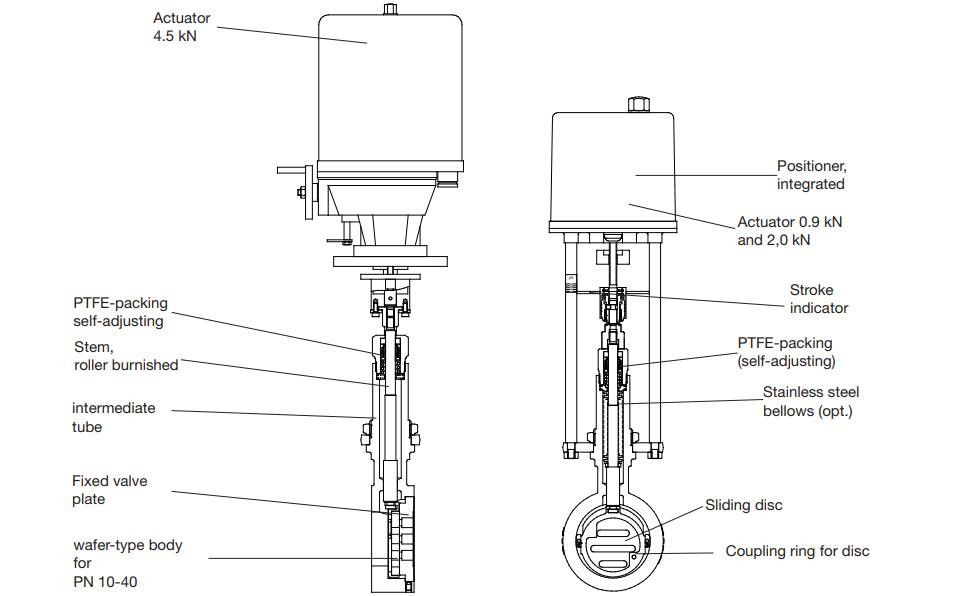

执行器 4.5 kn
聚四氟乙烯填料自调节
阀杆，滚压处理
中间管
固定阀板
pn 10-40 片式阀体
定位器，集成式
执行器 0.9 kn 和 2.0 kn
行程指示器
聚四氟乙烯填料（自调节）
不锈钢波纹管（可选）
滑动阀盘
阀盘联接环
金属波纹管
定位电子元件
模拟行程反馈
限位开关
|
产地 |
德国 |
|
类型 |
gs型电动阀门 型号8030 |
|
连接方式 |
无法兰设计，适用于符合din 2632-2635标准的法兰（pn 10-pn 40） |
|
阀体材料 |
碳钢 1.0619 |
|
执行器推力 |
2.0 kn |
|
防护等级 |
ip 65 |
|
公称尺寸 |
dn 100 |
|
公称压力 |
pn 40（符合din 2401标准），亦适用于pn 10至pn 25法兰 |
|
金属阀盖介质温度 |
|
|
阀体1.0570 |
-10 至 350 ℃ |
|
阀体1.4571 |
-60 至 350 ℃ |
|
法兰垫片（客户侧） |
符合相应公称压力等级的din en 1514-1或ansi b16.21标准 |
|
调节比 |
30 : 1 |
|
填料泄漏量 |
iso fe - bh - cc3 - ssa0 - t (-40 ℃ / 350 ℃) - pn40 - iso 15848-1 |
|
电动执行器技术参数 |
|
|
驱动力 |
0.9 kn；2 kn；4.5 kn |
|
工作制类型（按vde 0530标准） |
|
|
s 1 - 1 工作制 |
0.9 kn；2 kn；4.5 kn 直流 |
|
s 4 - 30 % 工作制 |
0.45 kn；0.9 kn；2 kn |
|
s 4 - 30 % 工作制 600次/小时 |
4.5 kn |
|
电源接口 |
24 v ac；24 v dc；110/120v ac；230 v ac；400 vac三相交流 |
|
环境温度 |
0 至 60 ℃ |
|
配备加热电阻元件时温度 |
-20 至 60 ℃ |
|
安装位置 |
自由选择，但电机不可垂直向下 |
工艺工程、化工行业、工厂设备
